Driving information projected on the windshield by head-up display
ヘッドアップディスプレイ用
くさび形中間膜

安全運転装備としてのヘッドアップディスプレイ

A woman looking at HUD image projected through S-LEC™ Wedge-shaped Interlayer

ヘッドアップディスプレイ(HUD)は、運転席前方のフロントガラスに走行速度や車線、ナビゲーション情報といったドライバーが運転時に使用する主要なインフォメーションを投影する安全運転装備です。

HUDに表示される情報は、運転者の視点から数メートル先に虚像として映しだされます。ドライバーは運転中、メーター等へ視線移動なしにフラントガラスに表示される情報を読み取ることができます。HUDは、瞬時にさまざまな判断が必要となる運転シーンにおいて安全性を高めるとともに、ドライバーの視線移動低減による疲労軽減にも貢献するアイテムとして広がっています。

より多くの情報を現実の視界に重ね合わせて表示する拡張現実HUD(AR-HUD)などHUDの技術は多様化が進んでいます。クリアな映像を映し出すため、合わせガラス用中間膜には、それぞれのHUDの種類に応じたカスタマイズが求められています。

S-LEC™くさび形中間膜

S-LEC™くさび形中間膜の構造

一般的なフロントガラスでは光の屈折でHUDの映像が二重になって見える問題が発生し、視認性が低下してしまいます。投影する映像をクリアに映しだすためには、光の屈折を精緻にコントロールする必要があります。

S-LEC™くさび形中間膜は、中間膜をくさび形に成形することで光の屈折を高い精度でコントロールし、HUDユニットからフロントガラスに投影される映像をクリアに表示させます。最適なくさび角度はフロントガラスの形状デザインや車体への取り付け角度など、自動車モデルに応じて異なります。S-LEC™くさび形中間膜は、そのカスタマイズにおいて豊富な実績を有しています。

ボディタイプに応じたくさび角度設計

S-LEC™ wedge-shaped interlayer that enables clear HUD images even in a variety of body types

フロントガラスはボディタイプによって取り付け角度が異なり、一般的に車高が高くなるにしたがってその角度は大きくなります。

近年、様々なボディタイプのクルマでHUDの採用が広がっています。フロントガラスの取り付け角度や曲げ(カーブ)を含めたガラスの形状デザインがより多様になり、くさび形中間膜に求められるくさび角度設計も準じた対応が必要となってきています。

S-LEC™くさび形中間膜は、フロントガラスの設計や取り付け角度に応じてくさび角度をカスタマイズし、ボディタイプによらずクリアなHUD画像の投影を可能にします。

AR-HUDへの対応

Extermination reality head-up display (AR-HUD) that displays driving information on a windshield

より多くの情報を表示するため、ヘッドアップディスプレイの表示域は拡大してきています。近年注目されている拡張現実HUD(AR-HUD)ではナビゲーション情報などを現実の運転状況に合わせて、またドライバーの視界上に直感的な情報として重ね合わせて表示することで状況認識を向上させています。AR-HUDではより広い表示域に情報を表示することになるため、それに応じた光の屈折をコントロールすることが求められます。

S-LEC™くさび形中間膜は精密な角度コントロールを広範囲に拡げて対応することができ、表示域が広くなっても情報を鮮明に映しだすことをサポートします。

サプライアビリティ

Global Network of SEKISUI S-LEC

HUD市場はグローバルで近年ますますの拡がりをみせています。

積水化学は、グローバルにS-LEC™くさび形中間膜の生産・供給体制を整えることで、HUD市場の成長を支えてきました。欧州、北米 、中国 、日本で安定生産・供給を実現するグローバルサプライネットワークを構築しています。

HUD市場の拡大と合わせて、また独自の多層共押出技術や微粒子分散技術を活用し、HUDの二重像発生の抑制に加え、付加価値の高いくさび形中間膜をグローバルで供給しています。

HUDへのソリューション

より詳細なデータやその他のアプリケーションに関してはカタログをご覧ください。

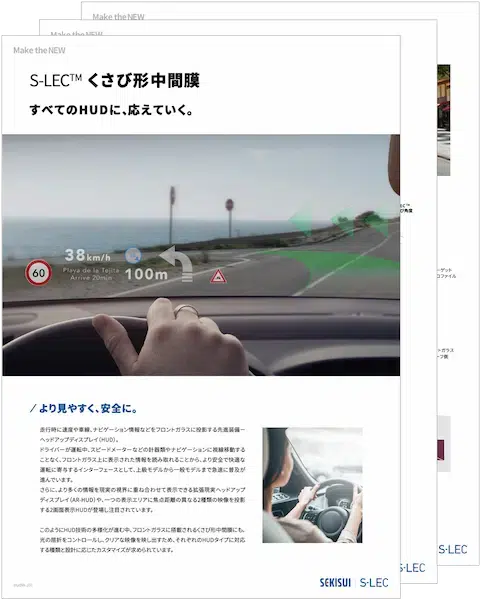

S-LEC™くさび形中間膜カタログ
